產品特點
屬具產品重要部件配置
1、液壓系統方面:在旋轉油路上采用雙向液壓鎖,以實現雙向液壓自鎖,確保工作時的安全,在每個油缸上增加了液控單向閥,以實現長時間保壓。馬達、閥及密封件均采用原裝進口產品;高壓膠管采用錐面密封的高性能膠管。
2、結 構 件 方面:回轉支承采用大模數回轉支承,其承載能力更強;蝸輪蝸桿采用漸開線齒輪,既可提高效率,降低熱損失,又可實現自鎖功能。
3、機械性能方面:可實現360°旋轉,夾臂變薄變窄,夾臂兩端焊接V型鍛件,增強抵抗載荷沖擊的能力。
4、適 用 范 圍:適用于各種造紙、包裝、印刷等行業,對各類紙卷進行高效、無破損的搬運與堆垛作業。 ,主要參數介紹

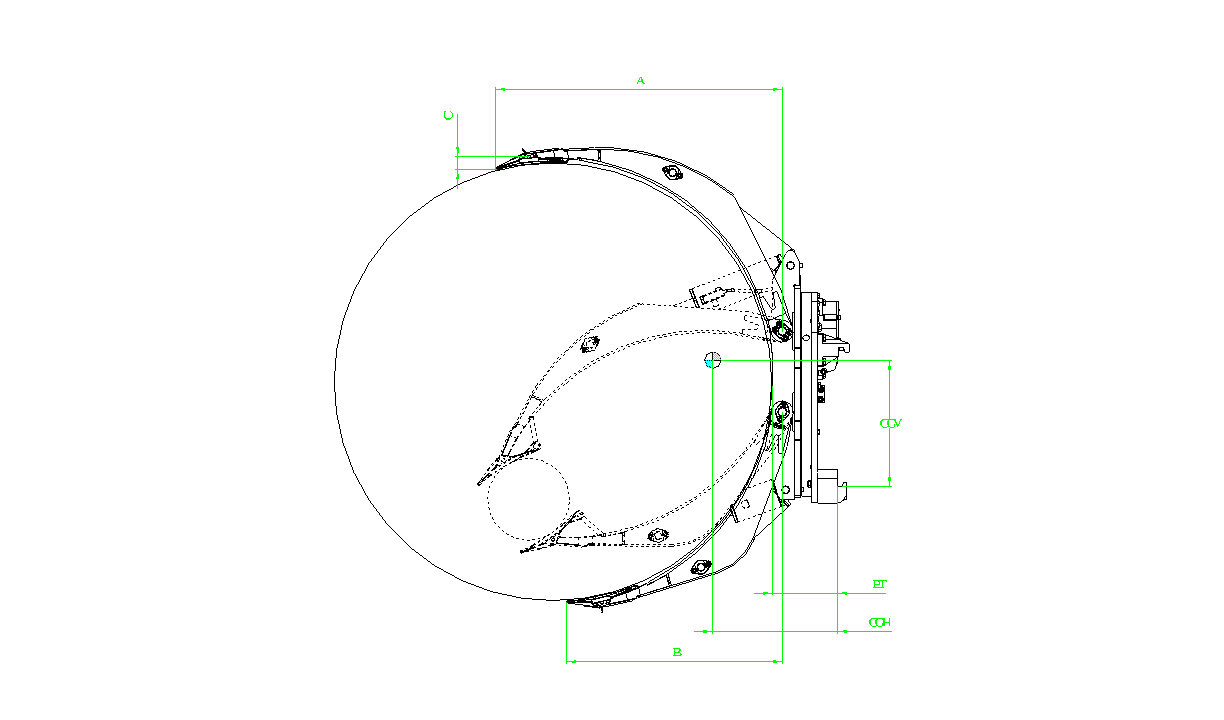

承載能力@最大直徑(Kg@mm)
|
型號
|
張臂范圍
|
長臂長
A
(mm)
|
短臂長
B
(mm)
|
壁厚
C
(mm)
|
自重
(kg)
|
失載距
ET
(mm)
|
垂直
重心
CGV
(mm)
|
水平
重心
CGH
(mm)
|
適配叉車
(t)
|
2000@1600
|
ZJ20L-B4
|
300-1600
|
1075
|
740
|
40
|
730
|
238
|
406
|
327
|
3-4.5t
|
注:1、實際的叉車/屬具綜合承載能力請從叉車方獲得。
2、要求叉車需增加2組油路。
3、可根據用戶需要提供適應不同紙卷夾持要求的非標準型夾板。
4、型號尾數如是奇數表示短臂固定式、偶數表示短臂可調式。
型號
|
壓力值
(Bar)
|
流量值(L/min)
|
旋轉動作
|
夾緊動作
|
最小
|
最大
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
ZJ**L
|
35
|
160
|
19
|
38
|
57
|
19
|
38
|
57
|
型號
|
轉速
|
扭矩
|
ZJ**L
|
5.2r/min@57L/min
|
9000N·m@160Bar
|
|
