主要參數介紹
|
型號
|
承載能力@
載荷中心
(kg@mm)
|
安裝
等級
|
適配
叉車
|
張臂范圍
(mm)
|
框架寬度
A
(mm)
|
單桿
直徑
(mm)
|

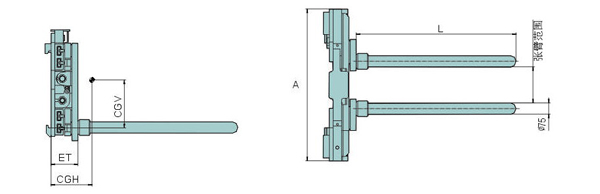

水平重心
CGH
(mm)
|
失載距
ET
(mm)
|
自重
(mm)
|
垂直重心
CGV
(mm)
|
桿長
L
(mm)
|
|
YG16G-A1
|
1600@600
|
Ⅱ
|
1-2.5t
|
240-1400
|
1040
|
φ75
|
241
|
165
|
400
|
218
|
1500
|
|
YG23G-B1
|
2300@600
|
Ⅲ
|
3-4.5t
|
240-1400
|
1010
|
φ75
|
239
|
179
|
460
|
213
|
1065
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
流量及壓力要求
|
型號
|
壓力值
（Bar）
|
流量值（L/min）
|
|
最大
|
側移動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
YG16G
|
160
|
4
|
15
|
26
|
15
|
26
|
26
|
|
YG23G
|
160
|
4
|
23
|
38
|
15
|
38
|
38
|
產品特點
屬具產品應用及重要部件配置
1、液壓系統方面：關鍵液壓元器件均采用進口原裝液壓產品；密封件均采用進口產品；高壓膠管采用高性能進口膠管。
2、機械性能方面：內置側移功能，可以同時實現夾緊/張開和側移功能，并且視野較好；附加兩組油路即可滿足使用要求。
3、應用范圍：適用于圓桶狀貨物的叉取、堆垛及搬運。
|
