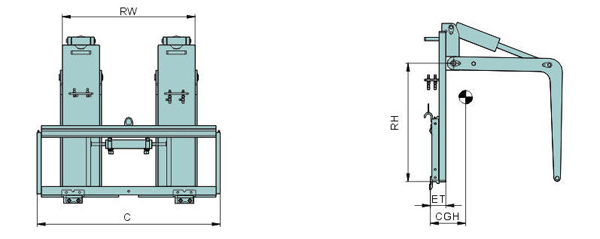

主要參數介紹
|
承載能力 @載荷中心（kg@mm）
|
型號
|
壓齒寬度
RW
(mm)
|
壓齒節點高
RH
（mm）
|
壓齒開度
Max/Min
（mm）
|
最小夾距
L
（mm)
|
叉長
（mm)
|
框架寬度
C
(mm)
|
失載距
ET
(mm)
|
水平重心
CGH
(mm)
|
自重
（kg)
|
適配叉車
|
|
3000@600
|
YM30G-B1
|
1030
|
1105
|
1330/100
|
1075
|
配標準貨叉
|
1380
|
116
|
280
|
685
|
3-4.5t
|
|
4500@600
|
YM45G-B1
|
1000
|
890
|
935/10
|
775
|
配標準貨叉
|
1380
|
116
|
200
|
610
|
3-4.5t
|
|
5000@600
|
YM50G-C1
|
400
|
505
|
910/10
|
1040
|
配標準貨叉
|
-
|
65
|
347
|
285
|
5-7t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加1組附加油路。
流量及壓力要求
|
|
壓力值
|
|
流量值
|
|
|
Bar
|
|
L/min
|
|
型號
|
|
|
|
|
|
最小
|
最大
|
|
最小
|
推薦
|
最大
|
|
YM**G
|
35
|
160
|
|
19
|
38
|
57
|
產品特點
屬具產品應用及重要部件配置
１、液壓系統方面：油缸采用進口原裝液控單向閥；密封件均采用進口產品，高壓膠管采用錐面密封的高性能的進口膠管。
２、機械性能方面：外置側移功能，需外掛貨叉配合使用，以實現前傾抱夾，在每個油缸上增加液控單向閥，可實現長時間保壓，確保工作或膠管爆裂時的安全。
3、應用范圍：適用于抱夾各種圓型木料、圓型布料等轉運工作，降低了物流成本，顯著提高生產效率。
|
