反導軌式軟包夾
|
|
|
ize: 12pt;">
|
650-2500
|
460
|
1220
|
1700
|
890
|
154
|
807
|
1-2.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最大
|
側移動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
RJ**ST
|
160
|
4
|
23
|
40
|
15
|
38
|
40
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：主控制閥中載荷保持閥采用進口原裝產品；密封件均采用進口產品；高壓膠管采用錐面密封的高性能膠管。
2、結構件方面：左右夾板采用高性能的合金鋼板，連接板由高強度板材經整體壓形和校正，抗彎性能好。
3、機械性能方面：內置側移功能，可以同時實現夾緊/張開和側移功能，并且視野較好；附加兩組油路即可滿足使用要求。
4、適用范圍：可高效經濟的搬運幾乎任何形式的軟夾，如棉花、羊毛、紡纖、波紋板、白紙板、碎布、干草以及工業碎料等。

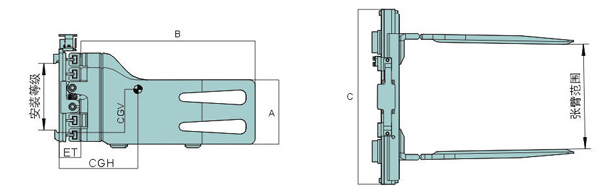

,主要參數介紹
|
承載能力@
載荷中心（Kg@mm)
|
型號
|
張臂范圍
（mm）
|
臂高
E
（mm)
|
臂長
B
(mm)
|
框架寬度
C
（mm)
|
自重
（Kg)
|
失載距
ET
（mm)
|
總高
（mm)
|
適配叉車
（t)
|
|
2000@500
|
RJ20ST-A2
|
730-2100
|
460
|
1220
|
1250
|
800
|
154
|
807
|
1-2.5t
|
|
2500@500
|
RJ25ST-A2
|
460-2300
|
460
|
1220
|
1700
|
860
|
154
|
807
|
1-2.5t
|
|
2500@500
|
RJ25ST-B2
|
460-2300
|
460
|
1220
|
1700
|
890
|
154
|
807
|
3-4.5t
|
|
2500@500
|
RJ25ST-B10
|
650-2500
|
460
|
1220
|
1700
|
890
|
154
|
807
|
3-4.5t
|
|
3000@500
|
RJ30ST-A3
|
520-1870
|
460
|
1220
|
1130
|
750
|
154
|
807
|
1-2.5t
|
|
3000@500
|
RJ30ST-B1
|
730-2100
|
460
|
1220
|
1250
|
790
|
154
|
807
|
3-4.5t
|
|
3000@500
|
RJ30ST-B3
|
690-2775
|
460
|
1320
|
1700
|
980
|
154
|
807
|
3-4.5t
|
|
3000@500
|
RJ30ST-B5
|
520-1870
|
460
|
1220
|
1130
|
750
|
154
|
807
|
3-4.5t
|
|
3000@500
|
RJ30ST-C1
|
690-2775
|
460
|
1320
|
1700
|
990
|
154
|
955
|
5-7t
|
|
3000@500
|
RJ30ST-C2
|
550-2150
|
460
|
1220
|
1370
|
860
|
154
|
955
|
5-7t
|
|
2500@500
|
RJ25ST-A10 |
|
|
|
|
